Размеры короба
|
|
| als173 | Дата: Среда, 19.01.2011, 00:30 | Сообщение # 1 |
 E&S_tuneClub
Группа: Проверенные
Сообщений: 2039
Статус: Не тут

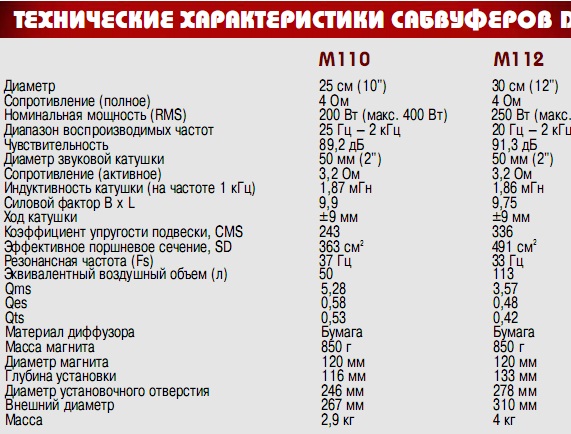

| DLS M112 Сабвуферный динамик 12" (300 мм)
Кол-во полос
Сабвуфер
Размер низкочастотника, мм
300 (12")
Частотный диапазон, Гц
20-2000
Чувствительность, дБ
91.3
Сопротивление, Ом
4
Материал низкочастотника
Прессованная бумага
Qts, добротность электромеханическая
0,42
Vas. эквивалентный воздушный объем, л
113
Fs. собственная резонансная частота, Гц
33 Ребят подскажите размеры и литраж,а то он в ЗЯ аще не играет)
|
| |
| |
| SAshoK763 | Дата: Среда, 19.01.2011, 16:41 | Сообщение # 2 |
 Добрый администратор
Группа: Администраторы
Сообщений: 5381
Статус: Не тут
| Когда планируешь собирать? На что приоритет повседнев или давление? На вскидку 60 л. ФИ 30 л. ЗЯ. Точнее ближе к выходным в проге прикинем.
|
| |
| |
| als173 | Дата: Четверг, 20.01.2011, 08:55 | Сообщение # 3 |
|
E&S_tuneClub
Группа: Проверенные
Сообщений: 2039
Статус: Не тут
| Повседнев,собирать планирую как размеры будут,но вот када закончу)))он у меня и так в ЗЯ,надо ФИ,а то вообще ппц
|
| |
| |
| Kostyan414 | Дата: Вторник, 25.01.2011, 20:17 | Сообщение # 4 |
 Злой администратор
Группа: Администраторы
Сообщений: 2876
Статус: Не тут
| По имеющимся данным, провели расчет.
Ящик - ФИ
Общий объем - 62 литра
Порт - труба диаметром 110мм, длинна - 134мм
Наполнитель - средний. Будет больше данных - будет более точный расчет
|
| |
| |
| SAshoK763 | Дата: Вторник, 25.01.2011, 20:25 | Сообщение # 5 |
|
Добрый администратор
Группа: Администраторы
Сообщений: 5381
Статус: Не тут
| В какое авто будет установлен короб? Насколько ограничен в объеме?
|
| |
| |
| als173 | Дата: Среда, 26.01.2011, 22:54 | Сообщение # 6 |
|
E&S_tuneClub
Группа: Проверенные
Сообщений: 2039
Статус: Не тут
| Саб будет установлен в М2141,ограничения только по длине)Отпиши что еще нужно для более точных размеров)
|
| |
| |
| SAshoK763 | Дата: Среда, 26.01.2011, 22:56 | Сообщение # 7 |
|
Добрый администратор
Группа: Администраторы
Сообщений: 5381
Статус: Не тут
| Все, что найдешь.
Fs
Fc
Fb
F3
Vas
D
Sd
Xmax
Vd
Re
Rg
Qms
Qes
Qts
Qmc
Qec
Qtc
Ql
Qa
Qp
n0
Cms
Mms
Rms
Cas
Mas
Ras
Cmes
Lc es
Res
B
l
Bl
Pa
Pe Вот из этого
|
| |
| |
| als173 | Дата: Воскресенье, 30.01.2011, 23:21 | Сообщение # 8 |
|
E&S_tuneClub
Группа: Проверенные
Сообщений: 2039
Статус: Не тут
| Вот че нашел BxL, показатель мощности 11,82
Fs. собственная резонансная частота 32 Гц
Fs. собственная резонансная частота 34,24 Гц
Qes, электрическая добротность 0,38
Qms механическая добротность 3,89
Qts, добротность электромеханическая 0,33
Qts, добротность электромеханическая 0.35
Re, сопротивление постоянному току 3,11 Ом
Vas. эквивалентный воздушный объем 65,67 л
Vas. эквивалентный воздушный объем 89 л
X-max, макс. линейное отклонение 5,5 мм
Вес магнита 1.260 кг
Диаметр магнита 145 мм
Диаметр монтажного отверстия 280 мм
Кол-во полос Сабвуфер
Масса 5.1 кг
Материал низкочастотника Прессованная бумага
Размер низкочастотника 300 (12") мм
Рекомендуемый объем корпуса 30 л
Серия Matador
Система магнита Ферритовый
Сопротивление 3.2 Ом
Тип товара Акустическая система
Частотный диапазон 25-3000 Гц
Частотный диапазон 25-30000 Гц
Чувствительность 90.5 дБ Добавлено (30.01.2011, 23:21)
---------------------------------------------
ничего там не известно??  Добавлено (30.01.2011, 23:21)
---------------------------------------------
руки чешутся просто)
Сообщение отредактировал als - Четверг, 27.01.2011, 01:05 |
| |
| |
| RW73 | Дата: Вторник, 01.02.2011, 17:57 | Сообщение # 9 |
 E&S_tuneClub
Группа: Модераторы
Сообщений: 891
Статус: Не тут
| пацаны!Посчитайте и дайте размеры короба на динамик 75 ГДН!)))Буду благодарен!
|
| |
| |
| SAshoK763 | Дата: Вторник, 01.02.2011, 20:53 | Сообщение # 10 |
|
Добрый администратор
Группа: Администраторы
Сообщений: 5381
Статус: Не тут
| Попробуем прикинуть. Но тема с 75ГДН поднималась в нете огромное количесво раз. Можно подглядеть чужие инсталлы. Я скептически отношусь к установке этого динамика в авто.
|
| |
| |
| ivvvs | Дата: Вторник, 01.02.2011, 22:01 | Сообщение # 11 |
 Продвинутый
Группа: Проверенные
Сообщений: 607
Статус: Не тут
|  инстал 2008 года. Литраж уже не помню, но примерно по 40 литров каждый, по середине перегородка и два фазика 7 см в диаметре. Не жаловался =) http://s3.images.drive2.ru/car.jou....rge.jpg Было и такое: http://s3.images.drive2.ru/car.jou....rge.jpg
|
| |
| |
| SAshoK763 | Дата: Вторник, 01.02.2011, 22:22 | Сообщение # 12 |
|
Добрый администратор
Группа: Администраторы
Сообщений: 5381
Статус: Не тут
| ivvvs, смотрю много инсталлов делал
Было-бы здорово если-бы на форуме создал темы про систему на текущий момент и при желании системы которые уже собирались.
|
| |
| |
| ivvvs | Дата: Вторник, 01.02.2011, 23:19 | Сообщение # 13 |
|
Продвинутый
Группа: Проверенные
Сообщений: 607
Статус: Не тут
| Собиралось много, больше на заказ. Сейчас вот в газель надо саб, усилок ставить только как то не охото в мороз на улице возится а как потеплеет поставлю,сделаю отчет сюда как в газель внедряли музыку. Про свою: Сейчас системы на текущий момент нет, разобрал все, распродал кое что. И до июня будет полностью закуплено и поставлено
Тогда можно будет показывать на всеобщее рассмотрение
|
| |
| |
| RW73 | Дата: Среда, 02.02.2011, 19:13 | Сообщение # 14 |
|
E&S_tuneClub
Группа: Модераторы
Сообщений: 891
Статус: Не тут
| поищем,спасибо!
|
| |
| |
| SAshoK763 | Дата: Среда, 02.02.2011, 19:21 | Сообщение # 15 |
|
Добрый администратор
Группа: Администраторы
Сообщений: 5381
Статус: Не тут
| RW73, делай как делал ivvvs. Думаю 40-45 литров этому динамику будет как-раз.
Мы с Костей еще прикинем что да как. Уточним объем и прикинем габариты коробки, чтоб уже просто собрать по размерам оставалось.
|
| |
| |
| ivvvs | Дата: Среда, 02.02.2011, 21:09 | Сообщение # 16 |
|
Продвинутый
Группа: Проверенные
Сообщений: 607
Статус: Не тут
| У бабушки в закромах лежит коробка где стояла 75 гдн, надо сходить померить, 40 литров, фазик вроде 15 см в длину.
|
| |
| |
| Kostyan414 | Дата: Среда, 02.02.2011, 21:30 | Сообщение # 17 |
|
Злой администратор
Группа: Администраторы
Сообщений: 2876
Статус: Не тут
| als, короб под твой - 65 литров общий объем.
Порт для повседнева - труба 110мм х 275мм
Порт для SPL горба - труба 110мм х 122мм
Вот так вот
|
| |
| |
| ivvvs | Дата: Среда, 02.02.2011, 21:59 | Сообщение # 18 |
|
Продвинутый
Группа: Проверенные
Сообщений: 607
Статус: Не тут
| Kostyan414, а не перепутал размеры повседнева и спл?
|
| |
| |
| SAshoK763 | Дата: Среда, 02.02.2011, 22:05 | Сообщение # 19 |
|
Добрый администратор
Группа: Администраторы
Сообщений: 5381
Статус: Не тут
| ivvvs, там все как выдала программа. На коротком порту горб с 45 до 55 герц(точно не помню), а потом провал.
На длинном порту в итоге 35гц настройка с ровненькой АЧХ.
|
| |
| |
| ivvvs | Дата: Среда, 02.02.2011, 22:28 | Сообщение # 20 |
|
Продвинутый
Группа: Проверенные
Сообщений: 607
Статус: Не тут
| Sashok73, На своем спл коробе я в итоге получил 30гц
|
| |
| |
